Пузырьки в бачке - меняем крышку радиатора ВАЗ-2107




Примерно год назад летом в жару на автомобиле перегрелся двигатель и вскипела охлаждающая жидкость, часть ее выдавило через крышку расширительного бачка. Причиной тому была перемычка в монтажном блоке, замененная по ошибке на реле звукового сигнала. Проблема была найдена, жидкость долита и никаких видимых последствий это происшествие на работу двигателя не оказало.

Однако, с наступлением холодов после глушения мотора иногда стали слышны переливы жидкости и булькание под капотом - при отворачивании крышки расширительного бачка в нем наблюдались небольшие пузырьки и побулькивание с пару минут после заглушки, на холодную это явление не проявлялось.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

При прогазовке также ничего не менялось, выхлоп с глушителя был в норме, не парил. Масло оставалось чистым, без эмульсии, уровень был в норме.
http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Тоже самое и с охлаждающей жидкостью. Признаков прогара прокладки головки блока или микротрещины в цилиндре не было.
При этом наблюдалась плохая и неравномерная работа отопителя салона. Также был замечен съежившийся верхний подводящий патрубок радиатора после ночной стоянки - на ощупь чувствовалось что он полый, при длительном прогреве его форма со временем восстанавливалась.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

При этом уровень жидкости в расширительном бачке никак не менялся что на холодном, что на горячем двигателе.
В итоге подозрения пали на воздушную пробку в системе, оставшуюся с того случая летом. Уровень жидкости в радиаторе был немного понижен и находился как раз ниже патрубка, поэтому было принято решение долить охлаждающую жидкость до уровня, выгнать воздух, прогреть двигатель до рабочей температуры и проверить на следующий день.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Однако, после ночной стоянки проявилась аналогичная картина со сжатым патрубком, а жидкость была вытеснена в расширительный бачек до верхней отметки - примерно на столько же, сколько было залито накануне.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Все это говорило о нерабочем впускном клапане и вероятном подсосе воздуха через резиновый уплотнитель крышки радиатора.
Как мы знаем, система охлаждения двигателя является герметичной, а для регулирования перепадов температур и соответственно объема охлаждающей жидкости на крышке радиатора имеется 2 клапана - впускной и выпускной.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

При работе мотора жидкость нагревается и увеличивается в объеме, ее излишки через выпускной клапан вытесняются в расширительный бачек, а при остывании двигателя засасываются обратно уже через впускной клапан. Соответственно, в бачке уровень то опускается, то поднимается.
В нашем случае так как не работал впускной клапан, то при остывании двигателя жидкость не могла уйти обратно и патрубок съеживался, при этом происходил подсос воздуха из атмосферы, который замещал антифриз. Поэтому уровень жидкости в бачке не менялся, в системе присутствовала воздушная пробка, затрудняющая циркуляцию и наблюдался выход пузырьков воздуха.
Поэтому было принято решение заменить крышку, благо стоит она недорого. От заводской конечно немного отличается, но в принципе аналогичная, хотя пружина немного мягче.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Чтобы выгнать воздух прогреваем двигатель, и проминаем пустой патрубок вытесняя воздух, а расширительный бачек приподнимаем.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Даем двигателю немного поработать с открытой крышкой пока воздух не выйдет, не допуская его закипания и плотно закрываем новую крышку. Машину при этом желательно поставить на пригорок. Как мы видим, после удаления воздуха уровень в расширительном бачке опустился до нижней отметки.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Теперь прокатимся и после ночной стоянки проверим заново - патрубок не съежился, а уровень остался на месте - значит клапана крышки работают.

http://autovazremont.blogspot.com/2017/04/krishka-radiatora-vaz-2107.html

Дополнительно проверяем горловину на подтеки.

Подписывайтесь на блог! Удачи на дорогах!




Подробнее в Блог автолюбителя Николая Ваганова

lada, vaz

Раздел 1. Устройство автомобиля

lada, vaz

Как правильно измерить плотность электролита и зарядить АКБ

15:05 17.03.2017
Как правильно измерить плотность электролита и зарядить АКБ
Как вы помните из прошлых постов, после установки выносного регулятора напряжения проблема с нестабильностью зарядки аккумулятора так и осталась нерешенной. Проверив и заменив ремень генератора, также решил проверить плотность электролита и исправность батареи.

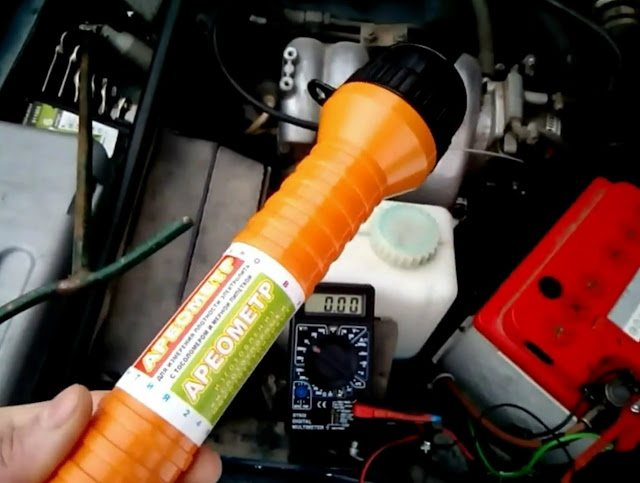

Для этого был приобретен ареометр (денсиметр).

Рис.1
Но, для начала немного теории:
Измерение ареометром плотности электролита в сочетании с измерением напряжения под нагрузкой и без позволяет быстро установить причину неисправности в аккумуляторной батарее. При низкой плотности - это может быть дефект в какой-либо ячейке, глубокий разряд или обрыв цепи внутри АКБ. Плотность измерется специальным прибором - ареометром (денсиметром).

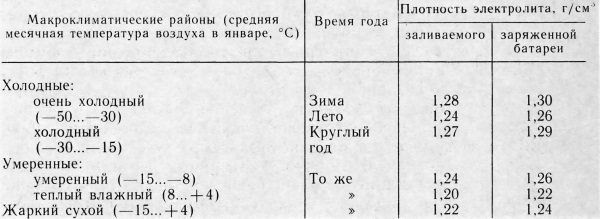

В качестве электролита в аккумуляторных батареях применяют раствор серной кислоты, плотность которого измеряется в г/см3. В основном плотность зависит от концентрации раствора серной кислоты - чем больше концентрация раствора, тем больше плотность. Однако, она также зависит и от температуры раствора и от степени заряженности аккумулятора - при разрядке часть серной кислоты "уходит" в пластины, плотность снижается.
Рис.2

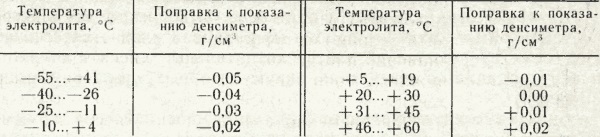

Поэтому измерение плотности принято проводить при 25 °С и полностью заряженном аккумуляторе. Плотность электролита в новой полностью заряженной батарее должна составлять 1.28 +-0.01 г/см3. Но может варьироваться в зависимости от климатической зоны.

Рис.3

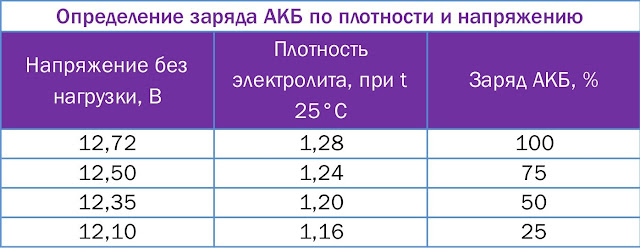

Линейно снижаясь, по мере разряда АКБ, она составляет 1.20±0.01 г/см3 у батарей, степень заряженности которых снизилась до 50%. У полностью разряженной батареи плотность электролита составляет 1.10±0.01 г/см3.

Рис.4
Если значение плотности во всех аккумуляторах одинаково (±0.01 г/см3), это говорит о степени заряженности батареи и отсутствии внутренних замыканий. При наличии внутреннего короткого замыкания плотность электролита в дефектной ячейке будет значительно ниже (на 0.10-0.15 г/см3), чем в остальных.
Низкая плотность в одной из ячеек указывает на наличие дефекта в ней (короткое замыкание между пластинами в блоке). Одинаково низкая плотность во всех ячейках связана с глубоким разрядом всей батареи, ее сульфатацией или устареванием.
Все заливаемые аккумуляторные батареи во время заряда и работы теряют часть воды. При этом снижается уровень жидкости над пластинами и увеличивается концентрация кислоты в электролите. Работа аккумулятора с низким уровнем электролита отрицательно влияет на ресурс батареи. Поэтому перед проверкой плотности электролита необходимо проверить его уровень в банках аккумулятора. Принято считать нормальным уровень электролита на 10-15 мм выше верхней кромки пластин (сепараторов).

Существует три основных вида аккумуляторных батарей:
Малосурьмянистые (Sb/Sb) - это обычная  "классическая" свинцовая батарея с добавками в пластины сурьмы, они подвержены наибольшему саморазряду и выкипанию воды из раствора электролита, но они не боятся глубоких разрядов, их легко зарядить даже при низкой плотности электролита.
Кальциевые (Ca/Ca) - пластины легированы кальцием, они практически не требуют слежения за уровнем и плотностью электролита, виброустойчивы, застрахованы от длительного перезаряда до 14.8 В, терпят перепады напряжения в бортовой сети, обладают коррозионной стойкостью, имеют низкий саморазряд, больший срок службы. Однако имеют один недостаток - они неустойчивы к глубоким разрядам. Дело в том, что при длительной глубокой разрядке их положительные пластины покрываются сульфатом кальция, блокирующего электрохимические реакции. Этот процесс, в отличие от образования сульфата свинца в малосурьмянистых батареях, необратим.  Если разрядить кальциевую батарею ниже 11.5 В, то она уже не восстановит изначальную емкость, при разряде ниже 10.8 В потеряет до 50% своей емкости. Два-три таких разряда – и аккумулятор придется выбрасывать. Также, в связи с тем, что пластины в таких батареях упакованы в плотные пакеты, плотность электролита неравномерна - более тяжелая серная кислота скапливается внизу банок, а поверх пластин оказывается более "легкий" электролит. Из-за этого ареометр будет показывать неадекватно низкую плотность при нормальной заряженности. Такие батареи хорошо подходят тем, кто ездит много на большие расстояния, кому нужны виброустойчивые аккумуляторы, хорошо переносящие постоянные перезаряды в пути.
Гибридные (Sb/Ca) - являются золотой серединой. Они довольно стойки к глубоким разрядам, при этом значительно меньше подвержены выкипанию и саморазряду по сравнению с малосурьмянистыми.

Так как у меня установлен кальциевый аккумулятор, то далее разговор продолжится только о нем.

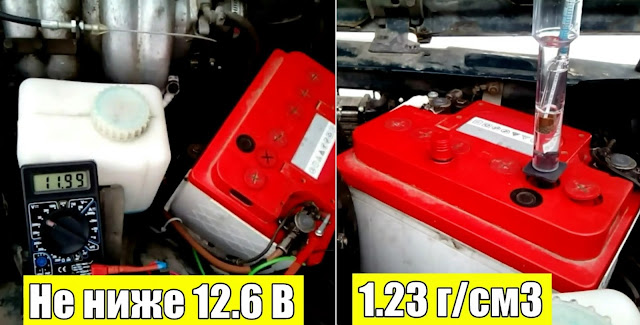

Для начала, проверим напряжение на клеммах аккумулятора мультиметром, проверка должна проводится через 6-8 часов после выключения двигателя или отключения зарядного устройства. В нашем случае машина простояла около 4-х дней под сигнализацией - напряжение составляет 12 В, что говорит нам о том, что батарея почти полностью разряжена.

Рис.5

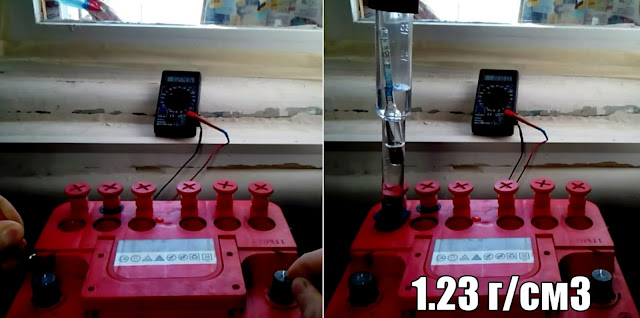

Теперь проверим выборочно плотность электролита в двух банках. Для этого опустим пипетку денсиметра в заливное отверстие пока она не упрется в предохранительную сетку и всасываем резиновой грушей достаточное количество электролита, чтобы ареометр свободно плавал в вертикальном положении и не касался стенок колбы. Показания отсчитываются по нижнему мениску - что примерно на ~0.1 г/см3 ниже линии соприкосновения жидкости с ареометром. Плотность составляет 1.23 г/см3 при  температуре окружающего воздуха 0°С, поэтому внесем поправку в показания ареометра, приведя их к 25°С: 1.23-0.02=1.21 г/см3 - это также говорит нам о том, что аккумулятор требует срочной подзарядки.

Рис.6
Снимаем аккумулятор и переносим в теплое помещение для зарядки.

Немного теории: Для зарядки кальциевой батареи губительны старые методы зарядки, подходящие для малосурмянистых АКБ с контрольно-тренировочным циклом заряда/разряда и "кипячение", а также малоэффективны некоторые автоматические зарядные устройства. Поэтому, для современных кальциевых батарей рекомендуется заряд током 10% от номинальной ёмкости напряжением не выше 14.4 В. Батарея считается полностью заряженной, когда ток и напряжение при заряде сохраняются без изменения в течение 1-2 часов.
Если вы часто заводите двигатель, двигаетесь на небольшие расстояния, и автомобиль долго простаивает без движения, то для такой батареи необходима ежемесячная плановая зарядка аккумулятора специализированным зарядным устройством, подходящим именно для кальциевых батарей.

После того, как электролит прогрелся в теплом помещении еще раз замерим показания напряжения и плотности. Теперь мультиметр показывает заряд 12.45 В, а плотность в банках от 1.22 до 1.24 г/см3, что все равно указывает на недозаряд батареи.

Рис.7

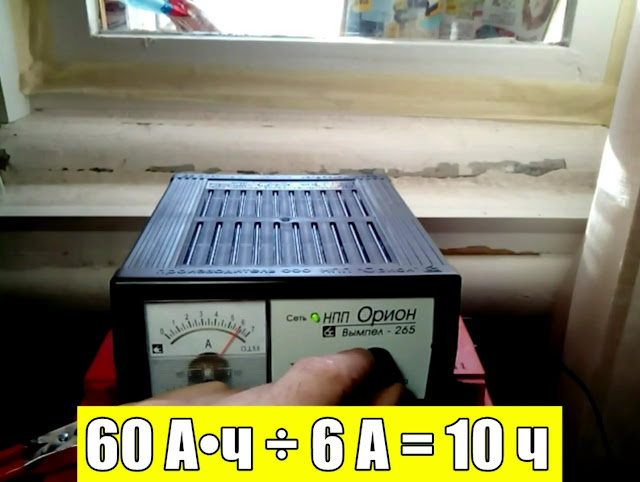

Оставляем крышечки банок приоткрытыми для выхода образующихся газов при зарядке. Подключаем разъемы зарядного устройства к клеммам аккумулятора и включаем в сеть. Устанавливаем переключатель зарядного тока согласно правилу "10% от номинальной емкости батареи". Так как, в нашем случае батарея имеет емкость 60 А·ч, то устанавливаем переключатель в положение 6 А и оставляем заряжаться минимум на 10 часов.

Рис.8

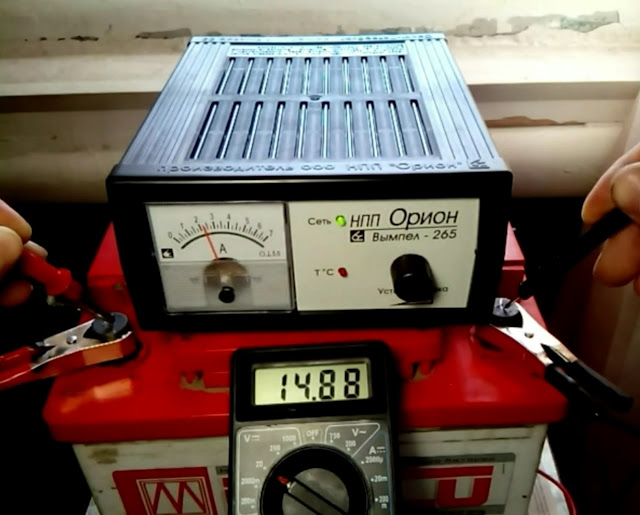

Проверим напряжение зарядного тока на клеммах - оно составляет 14.9 В, что немного больше нормы в 14.6, но существенно не повредит.

Рис.9
Спустя 10 часов стрелка амперметра зарядного устройства опустилась до 0.5 А.

Рис.10

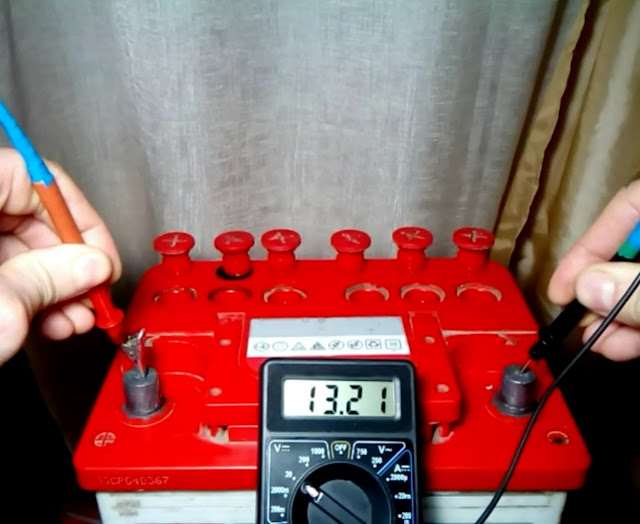

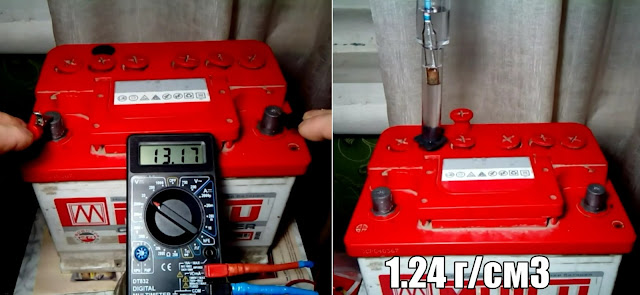

Снимаем разъемы и выжидаем от получаса до 2-х часов для уравновешивания плотности и напряжения на клеммах. И замеряем: 13.2 В и плотность 1.24 г/см3.

Рис.11
Как мы видим, плотность немного подросла, но все равно не достигает нормы в 1.27-1.29 г/см3. Возможно произошла сульфатация пластин, поэтому доведем время зарядки до 24 часов и замеряем параметры снова.

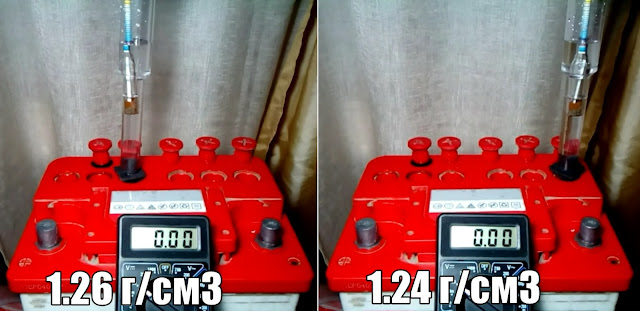

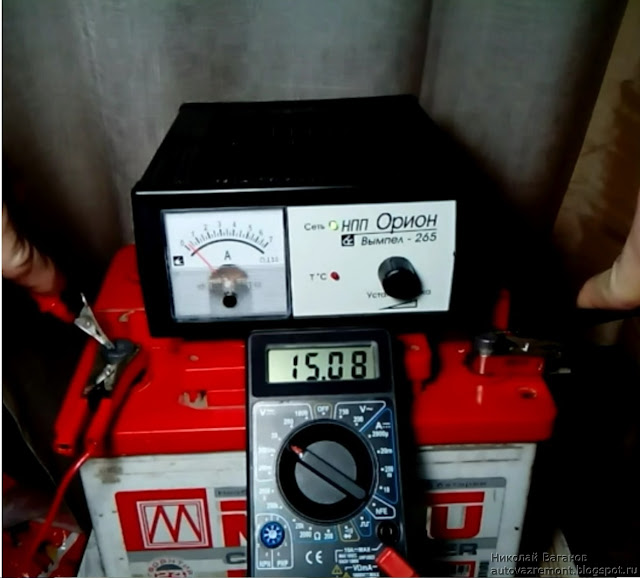

Так, прошло 24 часа, стрелка амперметра опустилась еще ниже до 0.25 А и больше не изменяется. Зарядный ток возрос до 15.1 В, плотность в ячейках батареи возросла и составляет 1.24-1.26 г/см3, что ниже расчетной, но так как мы знаем, что в таких батареях плотность неравномерна и в самих пачках пластин выше, то примем как нормальную.

Рис.12
Рис.13
Тем более, мы не знаем какая плотность шла с завода. Напряжение на клеммах составляет те же 13.2 В, что и после 10 часового цикла.

Рис.14
Все, ставим аккумулятор обратно на место и заново проверяем работу трехуровневого регулятора.

P.S. Все же стоит проверить падение напряжения при стоянке автомобиля и на снятых клеммах, а также же, к следующей зиме подкорректировать немного плотность. Но это уже другая история...
